Audison AP F8.9 Bit усилитель с DSP

Усилитель Audison Prima  Forza AP F8.9 bit – это новый флагман самой популярной и многочисленной серии аудиокомпонентов Audison Prima. Его название несет в себе скрытый смысл, который можно легко расшифровать и запомнить.
Усилитель Audison Prima  Forza AP F8.9 bit – это новый флагман (на 2021 год) самой популярной и многочисленной серии аудиокомпонентов Audison Prima. Его название несет в себе скрытый смысл, который можно легко расшифровать и запомнить.

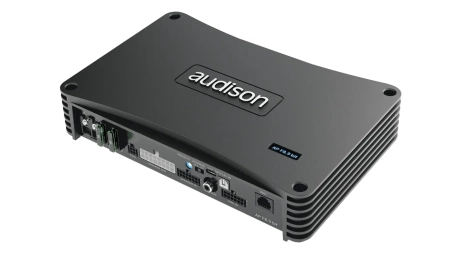

8.9 bit – значит 8-канальный усилитель мощности со встроенным 9-канальным DSP-аудиопроцессором, термин bit традиционно объединяет все цифровые аудиоустройства Audison. Forza (произносится “Форца”) по-итальянски значит “Мощный” и, таким образом, прибавка в виде индекса F значит впечатляющую мощность 8 х 130 Вт на 2 Ома  или 8 х 85 W x 8 на 4 Ома (RMS @ 14,4 B). Возможно включение отдельных или всех пар каналов в мостовом режиме с мощностью до 4 х 260 Вт на 4 Ома (RMS @ 14,4 B). Говоря по-простому, мощная Prima Forza способна выдавать более киловатта! При этом корпус усилителя отличается удобной компоновкой входных/выходных разъемов и очень компактными размерами – 238 х 49 х 155 мм.

Audison Prima  Forza AP F8.9 bit относится к сверхпопулярной категории процессорных усилителей и совмещает высокую мощность и качество звучания с удобством установки и настройки параметров звучания через подключаемый по USB-интерфейсу ПК под управлением Windows. Программное обеспечение традиционно для Audison очень удобное в управлении, наглядное и интуитивно понятное. Его можно бесплатно скачать с официального сайта Audison на странице описания продукта (https://www.audison.eu/products/ap-f8-9-bit/), изучить все возможности в демонстрационном режиме и подготовиться к подключению. Помимо этого можно зарегистрироваться на портале http://audisonbitdrive.eu/ и автоматически получать уведомления об  обновлениях прошивок и программного обеспечения. Весь процесс программирования логично разделен на несколько этапов. Мастер настройки Configuration Wizard задает конфигурацию входов и выходов усилителя, далее осуществляется точная регулировка основных параметров: фильтров, временных задержек, фазировки, гейнов и эквализации.

Усилитель оснащен цифровым оптическим входом TOSLINK, поддерживающим аудиосигнал S/PDIF (стерео) с разрешением до 24 бит / 192 кГц, который идеально подходит для современных Hi-Res источников и ОЕМ интерфейсов MOST/TOSLINK с цифровым выходом. Для подключения к источникам с аналоговым выходами, AP F8.9 bit оснащен двумя раздельными 6-канальными входами с удобными проводными разъемами и разными диапазонами регулировки входной чувствительности. Аналоговый вход PRE IN с разъемами RCA для подключения aftermarket головных устройств и ОЕМ интерфейсов с линейным выходом имеет чувствительность 0,6 - 6 В RMS.  6-канальный вход SPEKER IN для ОЕМ интеграции – 2,2 - 22 В RMS. Два отдельных входа позволяют выбрать для подключения оптимальный вариант с точки зрения качества звучания и варианта интеграции. В отличие от некоторых конкурентных образцов регулировка чувствительности выполняется программно и не требует выполнения дополнительных трудоемких операций, таких как частичная разборка усилителя и переустановка джамперов или переключателей. Обработанный сигнал на сабвуферный усилитель или активный сабвуфер (например, такие, как Audison Prima AP 1D и APBX 10 AS) подается через RCA разъем SUB OUT. Акустические кабели подключаются через удобный проводной разъем SPEAKER OUT. Все провода имеют цветовую и буквенную маркировку и дополнительно скреплены друг с другом фиксирующей лентой для большей надежности.

Входные каналы высокого уровня SPEAKER IN конфигурируются в зависимости от особенностей штатной аудиосистемы: начиная от простой комбинации Front + Rear (выход ОЕМ головного устройства) до сложных случаев суммирования выходов ОЕМ усилителя с пополосным включением, например Tweeter + Midrange + Woofer. Рекомендуется изучить особенности штатной аудиосистемы с помощью анализатора звука Audison bit Tune и выбрать максимально простой сценарий формирования стерео сигнала с сохранением сервисных оповещений, например системы Hands Free или парковочных радаров. Поскольку нельзя “оставлять” часть акустических систем подключенной к штатному усилителю (из-за латентности процессора сформируется звуковой эффект похожий на хорус или эхо), предусмотрены конфигурации типа 2-Way Front + Rear и Front + Rear + Center + Sub. Если шести входных каналов Prima Forza “не хватает”, рекомендуется использовать пассивный микшер Audison SPM 4 (Stereo Passive Mixer), который суммирует четыре входных канала в два выходных.

В зависимости от выбранного сценария подключения, программное обеспечение показывает в карте входных каналов Select Input Configuration соответствующие номера и их функционал. После суммирования процессор анализирует форму АЧХ штатного источника сигнала с помощью тестового сигнала Pink Noise и де-эквализирует её, причем форма АЧХ до де-эквализации наглядно отображается программным обеспечением. Если в процессе интеграции  и восстановления сигнала возникают различные артефакты, например значительные провалы из-за фазовых сдвигов кроссовера штатного усилителя после их суммирования, они видны на графиках. В этом случае рекомендуется переподключить входы процессора, поменяв фазировку одной группы входных каналов относительно другой, провести де-эквализацию заново и сравнить новый результат с предыдущим.

В усилителе учтены особенности подключения к бортовой электронике современных автомобилей. При подключении к штатным аудиосистемам, не имеющим стандартного управляющего выхода REMOTE OUT, выбирается и программно активируется один из вариантов автоматического включения/выключения усилителя: ART - Automatic Remote Turn On/Off – включение по наличию входного аудиосигнала от BTL усилителя (DC Offset) или AST - Automatic Signal Turn On/Off по наличию аудиосигнала. Для подключения к ОЕМ системам, имеющим интеллектуальную систему диагностики Speaker Load Detection, которая выдает сообщение об ошибке при отключении штатных динамиков, усилитель оснащен технологией Audison USS (Universal Speaker Simulator). Благодаря этой технологии штатная аудиосистема в момент включения и опроса "видит" подключенный усилитель Prima Forza как "родной" компонент.

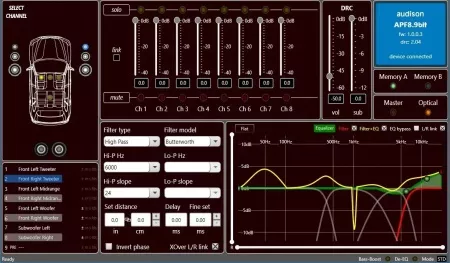

Маршрутизация выходных каналов также очень простая и понятная, выбранным каналам автоматически присваиваются названия соответствующие их функционалу, выбранная схема подключения динамиков “рисуется” в окне Select Channel на фоне изображения автомобиля.   Кроссовер настраивается с произвольным выбором типа и характеристик фильтров (включая выбор Linkwitz/Butterworth) и имеет 68 вариантов частоты раздела. Точки настройки 10-полосного параметрического эквалайзера передвигаются и группируются в рабочей полосе редактируемого канала. Включение опции Filter + EQ позволяет отобразить суммарную электрическую АЧХ группы каналов (например, левой или правой) с учетом провалов, возникающих из-за фазовых сдвигов кроссовера. Временные задержки рассчитываются автоматически после введения расстояний до динамиков в поле Set Distance и указываются в миллисекундах в поле Delay, при этом есть возможность точной настройки на слух – Fine Set – с шагом 0,02 мс, что соответствует разнице расстояний в 7 мм.  Также доступны поканальные переключатели фазы – Invert Phase (+ / -) и регулировки уровней  с шагом 0,5 дБ. Непосредственно в памяти аудиопроцессора сохраняется  две независимые  настройки всех параметров. Неограниченное количество вариантов настроек может храниться в памяти подключаемого ПК и при необходимости быстро заливаться в новый усилитель в новом автомобиле с аналогичной конфигурацией оборудования. Помимо этого процессор имеет семь предустановленных настроек, которые выбираются переключателем PRESETS в положениях 1 – 7, или загружаются и далее редактируются в основном рабочем положении переключателя - 0. Технология bit Drive позволяет с помощью профессионального многофункционального анализатора Audison bit Tune легко и быстро осуществить первичную проверку аудиосистемы, устранить возможные ошибки подключения (абсолютная фазировка акустических систем) и сделать первичную настройку в автоматическом режиме (Auto EQ + Auto Time Alignment). Оперативные регулировки, такие как мастер громкость, уровень сабвуфера и выбор пресетов, могут осуществляться с помощью опционных пультов дистанционного управления Audison DRC MP или DRC AB.

Помимо процессорной обработки сигнала и настройки, усилитель Prima  Forza AP F8.9 bit оснащен и другими передовыми технологиями Audison. В первую очередь это технология усиления D-класса, которая подразумевает применение новейших высокоскоростных DirectFETTM-ключей International Rectifier IRS2093M в сочетании с качественными выходными фильтрами. Дизайн основной материнской платы полностью “перерисован” заново по сравнению с первыми моделями Prima. Характеристики блока питания улучшены в соответствии с возросшей мощностью и с учетом  многолетнего опыта эксплуатации процессорных усилителей Prima в самых разных климатических условиях – от жаркой Аризоны до суровой Сибири. Процессорная часть выполнена на отдельной плате. В качестве цифрового сигнального процессора используется хорошо известный и проверенный временем Cirrus Logic CS47048C.  Температурный режим усилителя, импеданс нагрузки и вольтаж питания контролируются автоматической системой защиты, которая показывает его состояние на светодиодном индикаторе статуса. В плане качества звучания и мощности Prima  Forza AP F8.9 bit прекрасно сочетается с акустическими системами и сабвуферами многочисленного семейства Audison Prima, которое последовательно пополняется новыми моделями, в том числе и категории Plug&Play.
